TCPL/XCPL

Homepage Products Tee Piece TCPL/XCPL
TCPL/XCPL
TCPL/XCPL
TCPL/XCPL
TCPL/XCPL

TCPL/XCPL

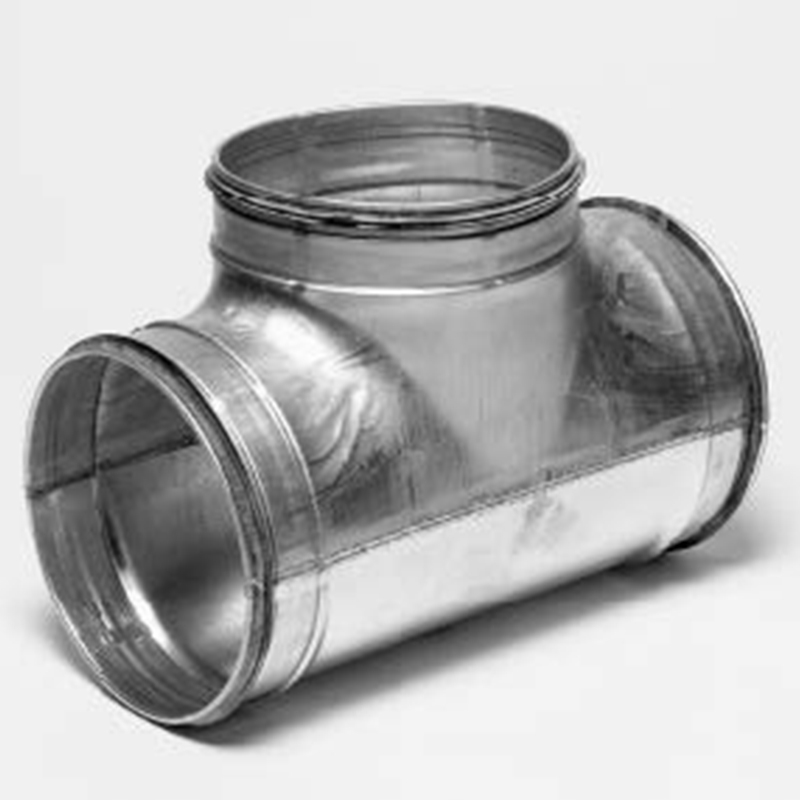

TCPL/XCPL = Assembled with pressed collar saddle.
XCPL: ∅d4 may differ from Ød3.

∅d1
nom		 ∅d3/∅d4
nom		 L
mm		 L
mm		 kg
TCPL		 kg
XCPL
100 100 151 65 0,5 0,6
125 100 184 78 0,6 0,7
  125 184 83 0,7 0,8
140 100 175 85 0,6 0,7
  140 230 90 0,7 0,9
150 100 175 90 0,7 0,8
  125 215 95 0,8 1,0
  140 230 95 0,8 1,0
  150 260 95 0,9 1,1
160 100 184 95 0,7 0,8
  125 166 100 0,8 1,0
  140 230 100 0,8 1,0
  150 260 100 0,9 1,1
  160 212 105 1,2 1,4
180 100 175 105 0,8 0,9
  125 215 110 0,9 1,1
  140 230 110 0,9 1,1
  160 260 115 1,2 1,4
  180 285 115 1,3 1,5
200 100 175 115 1,0 1,1
  125 215 115 1,0 1,2
  150 260 120 1,0 1,2
  160 212 125 1,2 1,4
  180 285 125 1,3 1,5
  200 252 125 1,4 1,6
